故障电弧探测器

故障电弧探测器

简介:

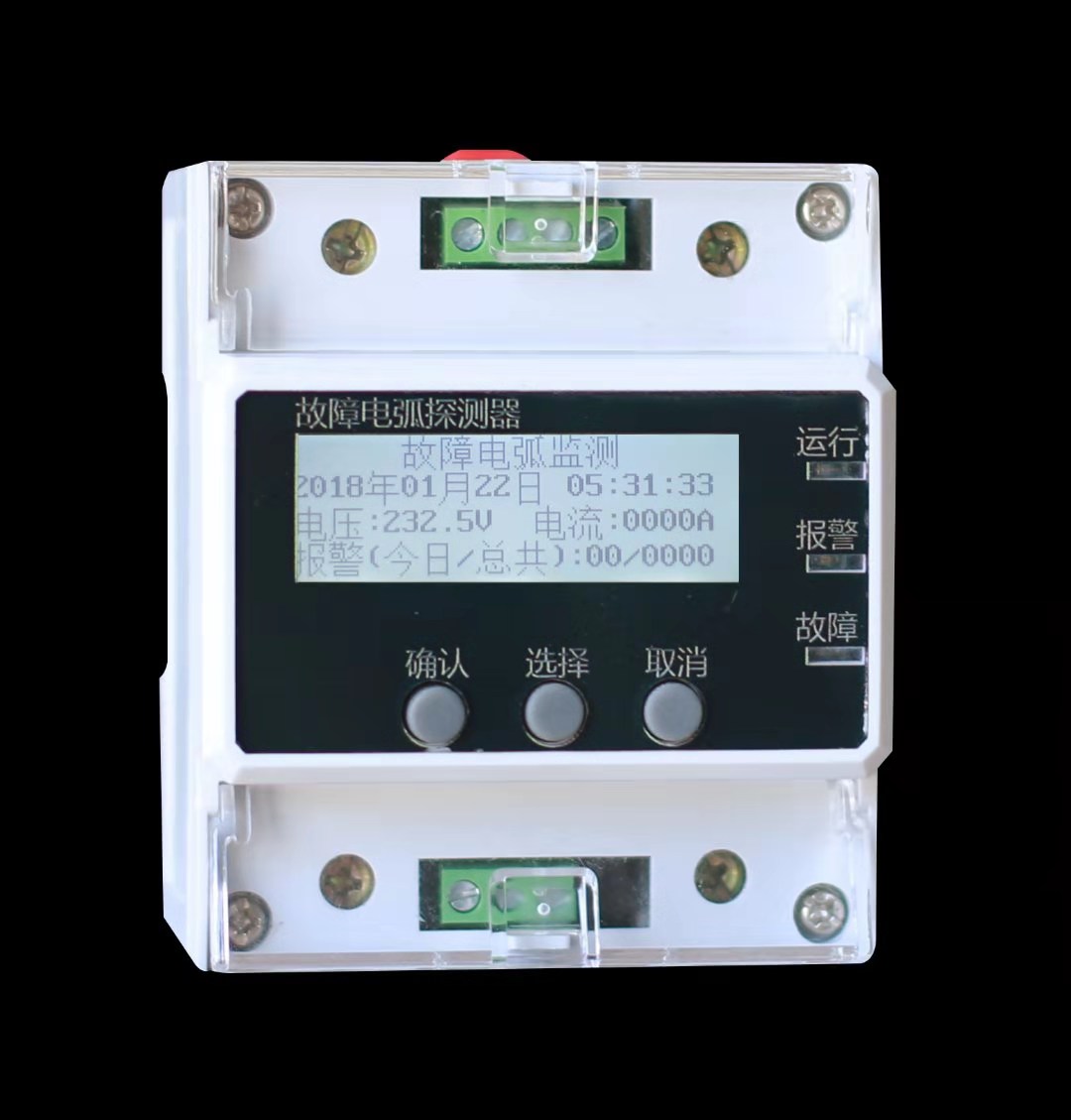

RKAFD系列故障电弧探测器是一种新型的电气防火保护装置,采用导轨式安装方式。主要用于探测被保护电气线路中产生的故障电弧。RKAFD 系列探测器具有智能功能试验按键,尺寸紧凑,与二级微型断路器的接线方式类似。可有效探测由于电气线路或设备绝缘老化破损、电气连接松动、空气潮湿、电压电流急剧升高等原因而引起的故障电弧

全国咨询热线 4006850531
在线联系
  • 产品描述
  • 演示视频


RKAFD系列故障电弧探测器是一种新型的电气防火保护装置,采用导轨式安装方式。主要用于探测被保护电气线路中产生的故障电弧。RKAFD 系列探测器具有智能功能试验按键,尺寸紧凑,与二级微型断路器的接线方式类似。可有效探测由于电气线路或设备绝缘老化破损、电气连接松动、空气潮湿、电压电流急剧升高等原因而引起的故障电弧

(1)串联型故障电弧


串联型电弧故障往往发生在一根导线上,由于导线破损、接触点松动等造成的,因为电弧相当于一个动态电阻,再和负载串联,其电弧电流往往小于额定电流,不会引起过流保护器动作,导致电弧持续存在。由于串联电弧电流相对较小,其释放的热量一般不直接导致火灾,但是当串联电弧持续存在会使导线绝缘层碳化分解,引发危害性更大的并联型电弧故障或是金属性接触短路。


(2)并联型故障电弧


并联型故障电弧发生在相线之间,例如当两相线绝缘层遭遇雷电等产生的瞬态过电压而击穿、因为长时间的被碳化在相线间形成碳化通路以及金属穿刺切割相线都会产生并联故障电弧。在线路阻抗较大的情况下,其电流幅值很难达到过流断路器的动作阈值,在此期间电弧将释放大量的热,其迸发的火花很容易点燃周围的可燃物,直接导致火灾发生。


(3)接地型故障电弧


配电系统中,接地型故障电弧引起的火灾远多于串并联型故障电弧引起的火灾,这是因为接地型故障电弧发生概率远大于串并联型故障电弧。例如,在电气线路施工中,线路的绝缘外皮在穿钢管拉电缆电线时,很容易因为摩擦导致其破损;又比如,线路对地的绝缘性能会长期受雷电或电源的过电压冲击而下降,这些都大大增加了接地故障电弧发生几率。其根本原因在于,配电线路导线间的绝缘水平往往高于线路对地的绝缘水平。


虽然接地型故障电弧导致火灾的危害更大,但是因为是相线与地之间的电弧故障,会产生剩余电流,漏电断路器对其有很好的防范作用。而传统断路器对串并联电弧故障引起的火灾难以防范,使得防范该类电气故障成为了国际消防领域需要突破的难点。


1.3 故障电弧的预防与监控


对预防故障电弧的产生,目前没有相对有效可靠的方法。究其原因,故障电弧大多是由设备老化、线路绝缘层破损及连接松动等因素所引起的。这些隐患一般藏于设备外壳、墙体或敷管桥架内,肉眼不易察觉,定期检修成本巨大;而如连接松动等现象又具有随机性,因此无法做到有效的预防。


那无法预防故障电弧的产生,我们就对故障电弧束手无策了吗?答案显然是否定的。

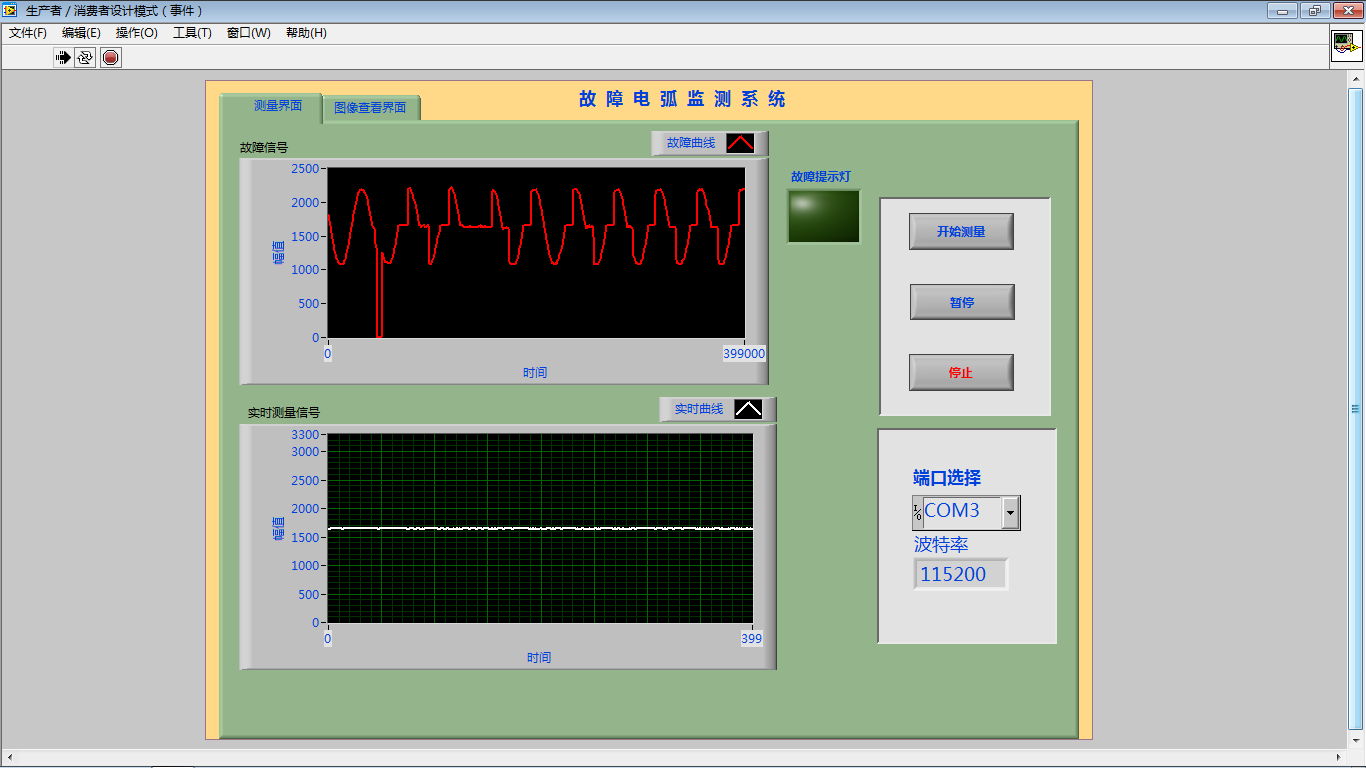

根据故障电弧的产生原理可以发现一个特点:故障电弧的持续时间长。利用这个特性,就可对故障电弧进行监控,在故障电弧发生之后,及时切断电源或报警,以达到消除故障电弧隐患的目的。







1569572095353312.jpgundefined




undefined







一、电弧简介


电弧是一种气体放电现象,电流通过某些绝缘介质(例如空气)所产生的瞬间火花。其特点为温度很高,电流很小,持续时间短,一旦出现击穿点则会频繁出现。电弧放电时,则会产生大量的热,能引燃周围的易燃易爆品,造成火灾甚至爆炸
故障电弧的最主要危害是引发火灾,当故障电弧产生时,其中心温度高达3000℃~4000℃,并且伴有金属熔化物喷溅出来。故障电弧产生的高温高热,极易引燃线路绝缘层导致线路起火,如果在故障点附近存在有可燃物时,也极易引燃可燃物而导致火灾的发生。

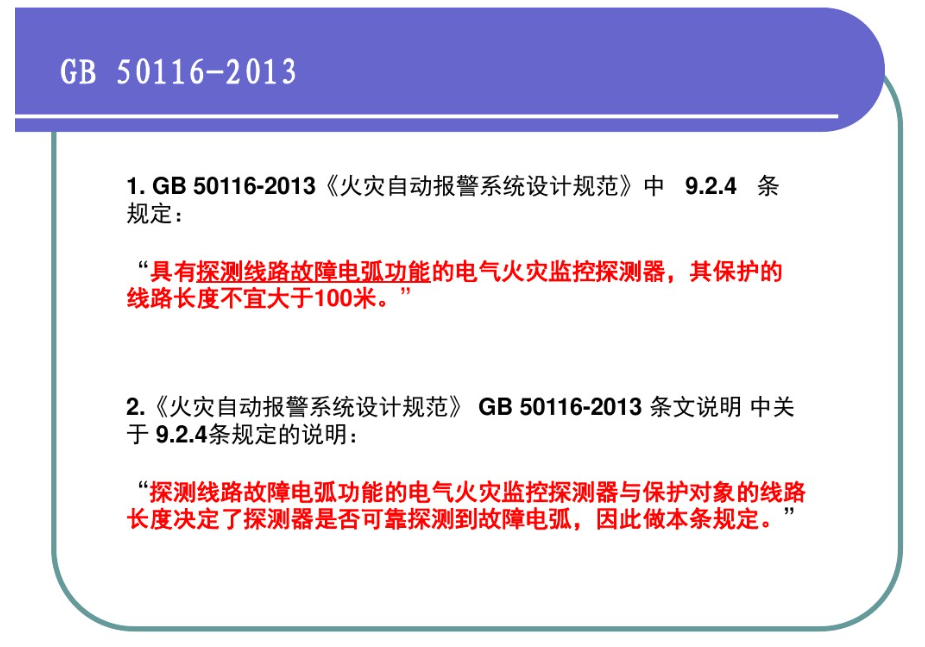

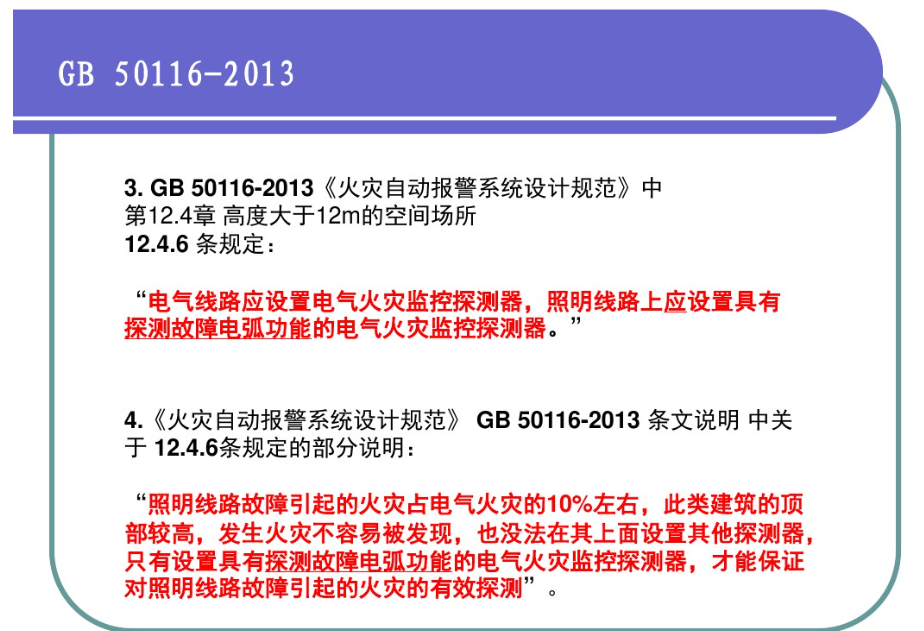

二、政策导向
